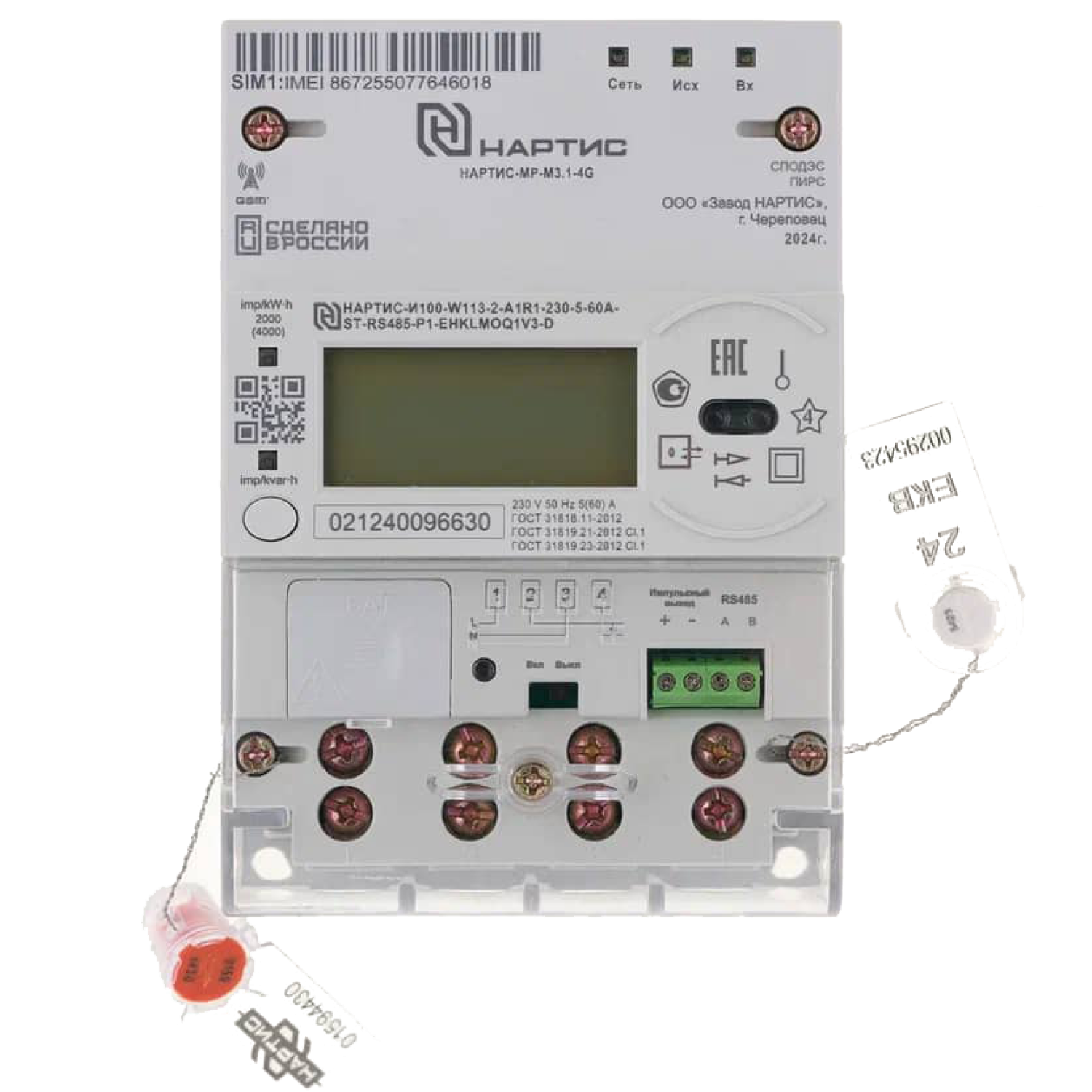

НАРТИС-И100-W113

• Возможные интерфейсы связи – оптопорт, RS-485, RF, GSM/GPRS, Ethernet, WiFi, LTE, CAN, PLC
• Поддерживаемые протоколы передачи данных - СПОДЭС, ПИРС
• Возможность программирования и передачи инициативных сообщений
• 8 тарифных зон
• Малогабаритный прибор учёта
• Поддерживает информационный обмен с программным комплексом «Пирамида 2.0»
• Отсек для сменного модуля связи
• Отечественная ЕКБ

Структура условного обозначения возможных исполнений счётчиков

НАРТИС-И100-1-2-3-4-6-7-8-9-10-11-12

1. Тип корпуса:
   • W113 – для установки на щиток, модификация 3 (компактный)
2. Модификация компонентной базы:
   • 2 – подтверждение производства счетчика как российской промышленной продукции согласно ПП РФ от 17 июля 2015 г. № 719
   • Нет символа – состав компонентов не указывается
3. Класс точности:
   • A1 – класс точности 1 по ГОСТ 31819.21-2012
   • A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
4. Номинальное напряжение:
   • 230 – 230 В
5. Базовый ток:
   • 5 – 5 А
6. Максимальный ток:
   • 60А – 60А
   • 80А – 80А
   • 100 – 100А
7. Количество и тип измерительных элементов:
   • SS – два шунта в фазной цепи тока и цепи тока нейтрали
   • ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
   • TT – два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
8. Основной интерфейс:
   • RS485 – интерфейс RS-485
   • RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
   • RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
   • RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
   • PL/n – PLC-модем, где n – номер модификации модуля интерфейса
9. Дополнительные интерфейсы:
   • CAN – интерфейс CAN
   • RS232 – интерфейс RS-232
   • RS485 – интерфейс RS-485
   • RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
   • RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
   • RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
   • PL/n – PLC-модем, где n – номер модификации модуля интерфейса
   • G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
   • E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
   • RFWF – радиоинтерфейс WiFi
   • RFLT – радиоинтерфейс LTE
   • Нет символа – интерфейс отсутствует
10. Поддерживаемые протоколы передачи данных:
    • P1 – протоколы DLMS/COSEM/СПОДЭС, ПИРС
11. Дополнительные функции:
    • E – отсек для размещения модуля связи
    • H – датчик магнитного поля
    • In – дискретный вход, где n – количество входов (от 1 до 4)
    • K – реле управления нагрузкой в цепи тока
    • L – подсветка индикатора
    • M – измерение параметров качества электрической сети
    • O – оптопорт
    • Qn – дискретный выход, где n – количество выходов (от 1 до 4)
    • R – защита от выкручивания винтов кожуха
    • U – защита целостности корпуса
    • Vn – электронная пломба, где n может принимать значения:
    • 1 – электронная пломба на корпусе
    • 2 – электронная пломба на клеммной крышке
    • 3 – электронные пломбы на корпусе и клеммной крышке
    • 4 - электронные пломбы на корпусе, клеммной крышке и на отсеке для размещения модуля связи
    • Y – защита от замены деталей корпуса
    • Z/n – резервный источник питания, где n – номер модификации источника питания
    • Нет символа – дополнительные функции отсутствуют
12. Количество направлений учета электроэнергии:
    • Нет символа – измерение электроэнергии в одном направлении (по модулю)
    • D – измерение электроэнергии в двух направлениях
