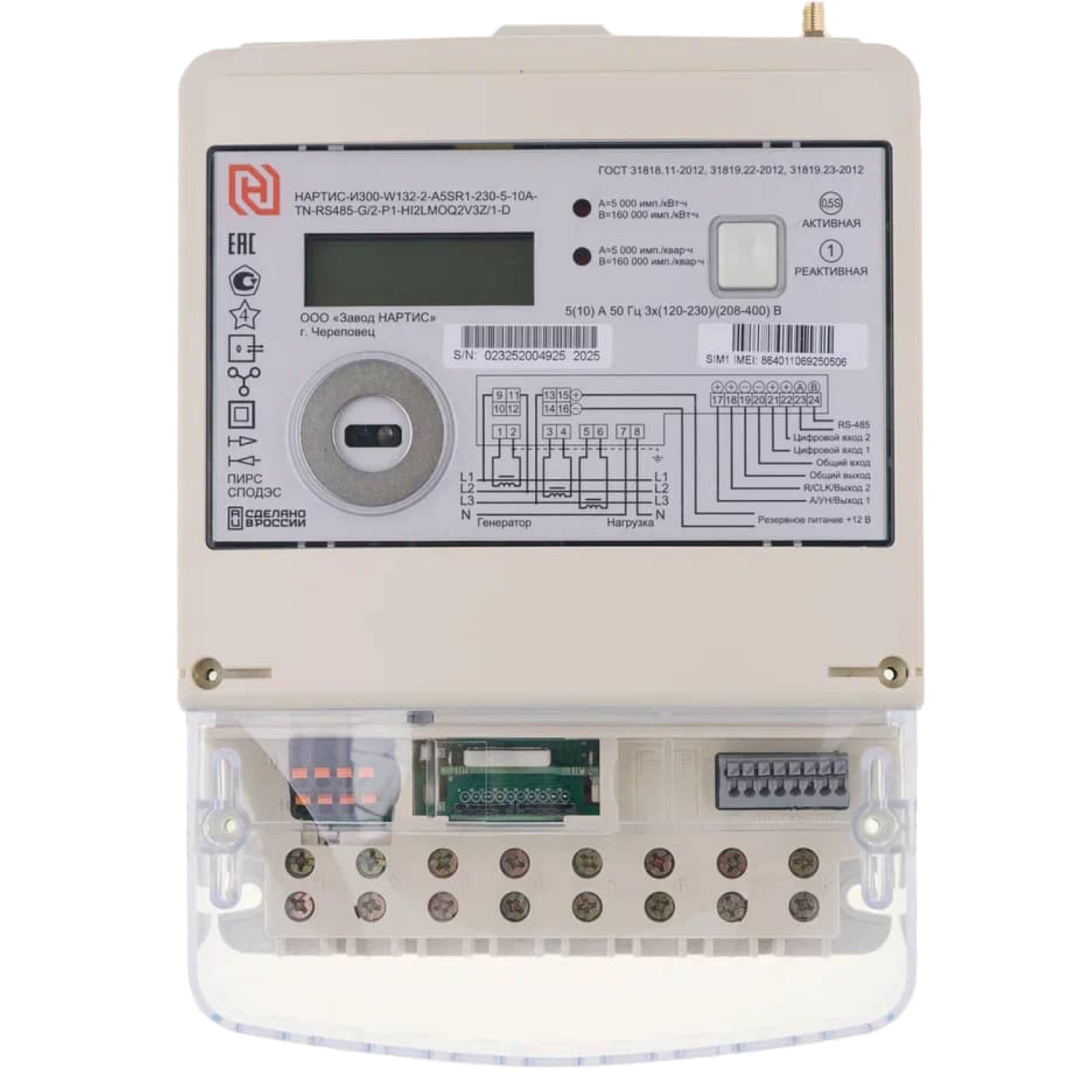

НАРТИС-И300-W132
Счётчик электрической энергии трёхфазный интеллектуальный
Прибор учёта трансформаторного или непосредственного включения на отечественной ЭКБ предназначен для измерений и учёта активной и реактивной (или только активной) энергии в трёхфазных трёх- и четырёхпроводных сетях переменного тока энергии прямого и обратного (или только прямого) направлений, измерений активной и реактивной электрической мощности, измерений параметров сети.
Используется для эксплуатации в закрытом помещении, имеет шкафное исполнение. Визуализация индикации функционирования работоспособного состояния отображается на встроенном жидкокристаллическом индикаторе. В счётчиках функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки. Может работать автономно, в составе АСКУЭ, АСДУ или подключаться к интеллектуальной системе учета электроэнергии.
Выпускается в модификациях прямого включения с классом точности 1 (по ГОСТ 31819.21, ГОСТ 31819.23) и трансформаторного (полукосвенного, косвенного) включения с классом точности 0,5S и 1 (по ГОСТ 31819.22, 31819.23 соответственно). Счётчик модификации НАРТИС-И300-W132-2 имеет дополнительную функцию «Измерение параметров качества электрической сети».
- Возможные интерфейсы связи – оптопорт, RS-485, RF, GSM/GPRS, Ethernet, LTE, CAN, PLC
- Поддерживаемые протоколы передачи данных - СПОДЭС, ПИРС
- Возможность программирования и передачи инициативных сообщений
- 8 тарифных зон
- Поддерживает информационный обмен с программным комплексом «Пирамида 2.0»
- Отечественная ЕКБ
Структура условного обозначения возможных исполнений счётчиков
НАРТИС-И300-2-3-4-6-7-8-9-10-11-12-13
- Тип счётчика:
- НАРТИС-И300
- Тип корпуса:
- W132 – для установки на щиток, модификация 2
- Модификация компонентной базы:
- 2 – подтверждение производства счётчика, как российской промышленной продукции согласно ПП РФ от 17 июля 2015 г. № 719;
- Нет символа – состав компонентов не указывается
- Класс точности:
- A1 – класс точности 1 по ГОСТ 31819.21-2012
- A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
- A5S – класс точности 0,5S по ГОСТ 31819.22-2012
- A5SR1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
- Номинальное напряжение:
- 230 – 3×(120-230)/(208-400) В
- 57 – 3×(57,7-115)/(100-200) В
- Базовый ток:
- 5 – 5 А
- Максимальный ток:
- 100А – 100 А
- 80А – 80 А
- 10А – 10 А
- Количество и тип измерительных элементов:
- S – шунты
- T – трансформаторы тока
- N – наличие измерительного элемента в цепи нейтрали
- Нет символов – тип измерительных элементов не указывается
- Основной интерфейс:
- CAN – интерфейс CAN
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
- Дополнительные интерфейсы:
- CAN – интерфейс CAN
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
- RFLT – радиоинтерфейс LTE
- Нет символа – интерфейс отсутствует
- Поддерживаемые протоколы передачи данных:
- P1 – протоколы DLMS/COSEM/СПОДЭС, ПИРС
- Дополнительные функции:
- E – отсек для размещения модуля связи
- H – датчик магнитного поля
- In – дискретный вход, где n – количество входов
- K – реле управления нагрузкой в цепи тока
- L – подсветка индикатора
- M – измерение параметров качества электрической сети
- O – оптопорт
- Qn – дискретный выход, где n – количество выходов
- R – защита от выкручивания винтов кожуха
- U – защита целостности корпуса
- Vn – электронная пломба, где n может принимать значения:
- 1 – электронная пломба на корпусе
- 2 – электронная пломба на клеммной крышке
- 3 – электронные пломбы на корпусе и клеммной крышке
- 4 - электронные пломбы на корпусе, клеммной крышке и на отсеке для размещения модуля связи
- Y – защита от замены деталей корпуса
- Z/n – резервный источник питания, где n – номер модификации источника питания
- Нет символа – дополнительные функции отсутствуют
- Количество направлений учета электроэнергии:
- Нет символа – измерение электроэнергии в одном направлении (по модулю)
- D – измерение электроэнергии в двух направлениях
